Analitzador de xarxes panell 96x96

Descripció

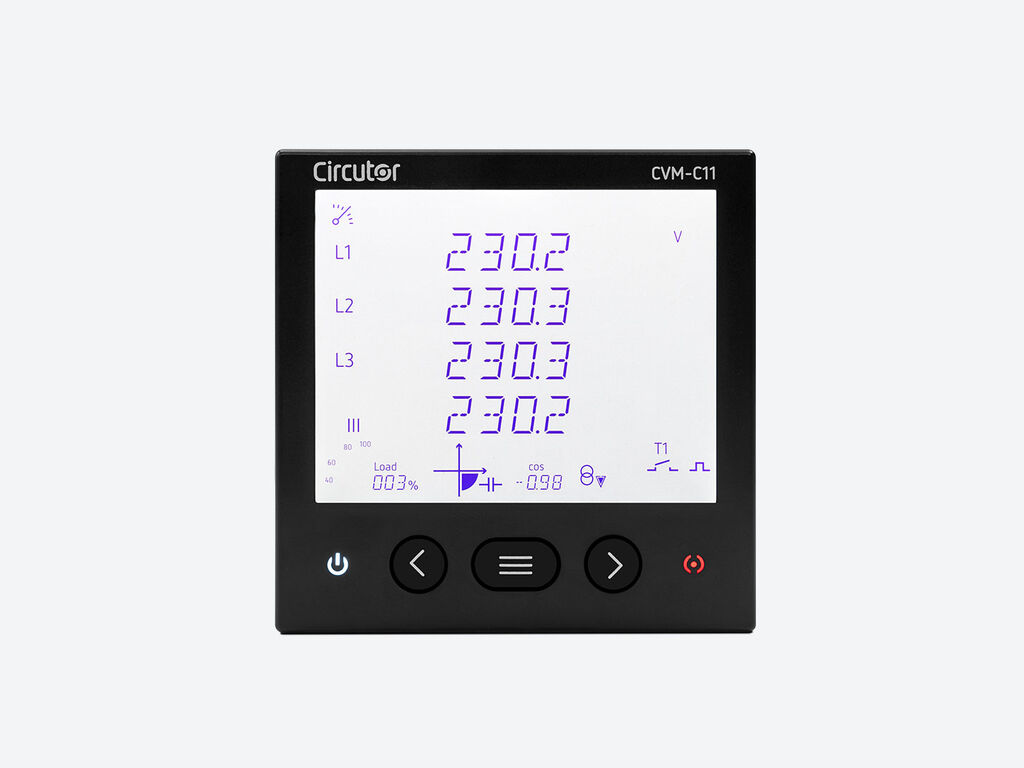

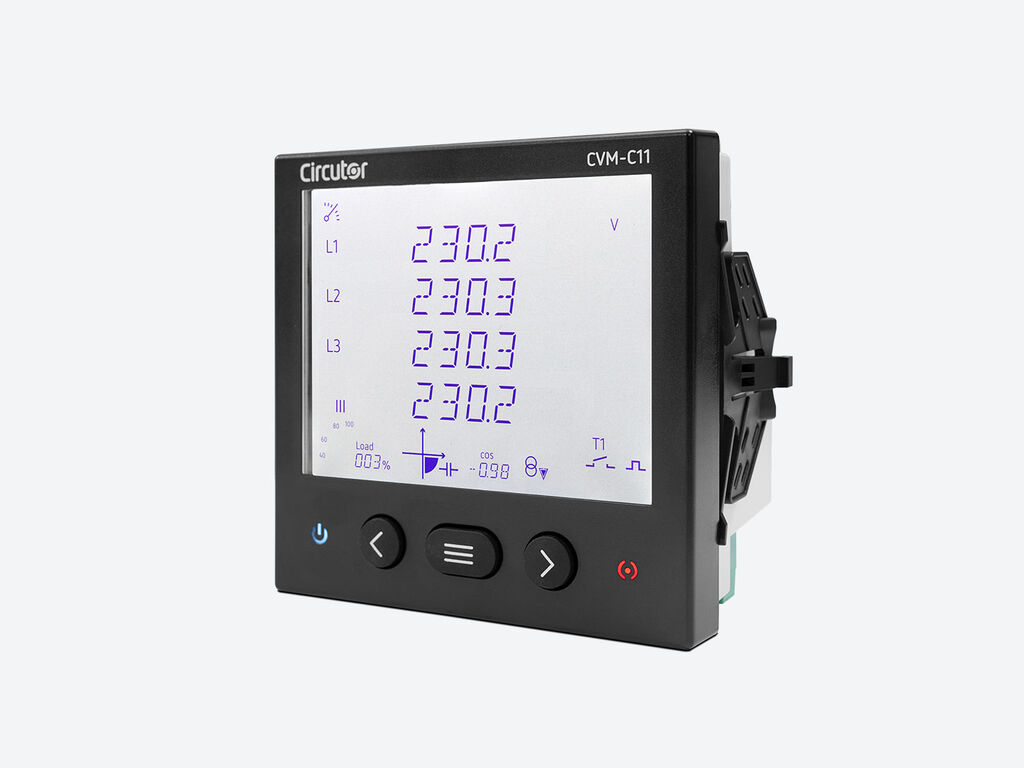

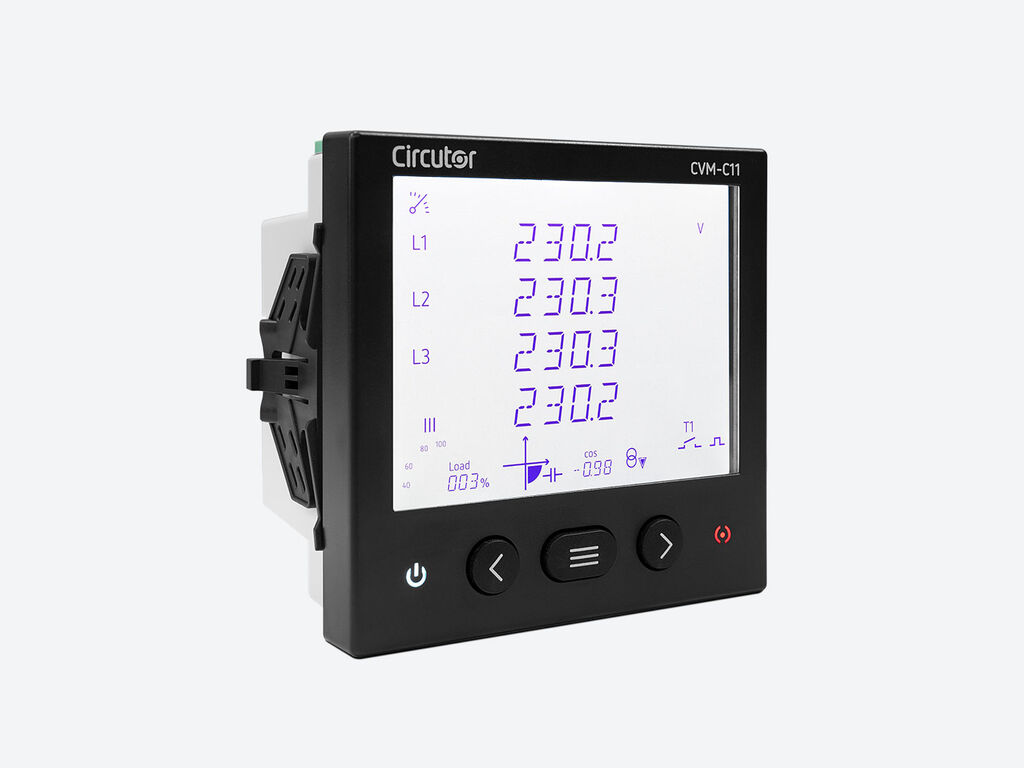

El CVM-C11 és un analitzador de xarxes per a panell (96 x 96 mm) amb registre d’energies. Ideal per analitzar variables elèctriques i qualitat de consum com el THD% en tensió i corrent, així com els harmònics individuals per cada fase fins a la 31a. La inclusió de mesura de corrent de neutre ens permet detectar qualsevol desequilibri, així com detectar sobrecàrregues del conductor de neutre. Compacte i versàtil amb mesura en 4 quadrants (consum i generació), adequat per a instal·lacions de mitjana o baixa tensió.

Característiques de visualització i interfície:

• Visualització de paràmetres definits per usuari
• Pantalla retroil·luminada
• Visualització gràfica en pantalla de la potència activa instantània
• Visualització gràfica en pantalla dels quadrants (Q1, Q2, Q3, Q4)
• Indicació numèrica en pantalla del valor de cos φ o FP
• Indicació en pantalla de l'estat de les sortides, entrades i/o tarifa activa
• Indicador LED d’alarma
• Costos, emissions de kgCO₂ i hores de funcionament per tarifa

Aplicacions

• Discriminació de consums d’energia en tres tarifes. Ideal per conèixer el consum durant tres torns de treball diferents o tres fonts d’energia diferents (xarxa, grup electrogen i generació fotovoltaica), mitjançant les entrades digitals.
• Generació d’un senyal d’impuls relacionat amb el cost, emissions de kgCO₂ o proporcional al consum o generació d’energia.
• Control d’alarmes (2 sortides de relé + 2 sortides digitals) sobre qualsevol paràmetre instantani mesurat o calculat. Configurables en valor màxim/mínim, histèresi (%), NO/NT, retard de connexió/desconnexió i enclavament.
