Analizador de redes y calidad de suministro

Compartir
PDF Ficha técnica

M-CVM-A1600-D6IO-R2O

Código: M57101.PRÓXIMAMENTE

INFORMACIÓN

Descripción

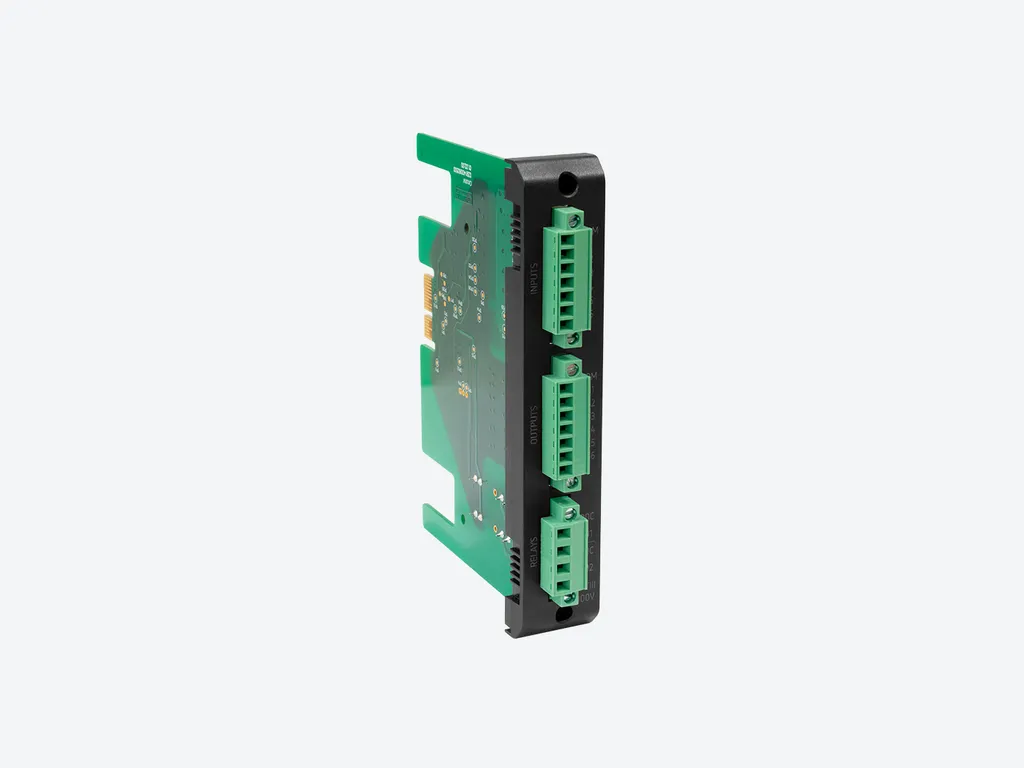

Módulo de expansión de 8 entradas digitales y 8 salidas a relé.

Aplicaciones

Entradas digitales

Reporta por comunicaciones:
Estados lógicos de sistemas externos al equipo
Contaje de impulsos de otros equipos que los generen (contadores de Agua o Gas, etc..)

Salidas digitales

Activación / Desactivación por máximo o mínimo de parámetros instantáneos medidos por el equipo

¿Necesitas más información sobre este producto?

Si tienes cualquier duda, hablemos.

Habla con un especialista

ESPECIFICACIONES

Características mecánicas

Peso Neto (kg)

0,143

Salidas digitales de transistor

Cantidad

Tensión máxima

48 V

Corriente máxima

120 mA

Frecuencia máxima

1 kHz

Anchura pulso

1 ms

Duración pulso (Ton/Toff)

Ton: 0.3 ms, Toff: 0.7 ms

Salidas digitales de relé

Vida eléctrica (a máx. carga)

3x10⁴ ciclos

Vida mecánica

1x10⁷ ciclos

Potencia máxima de conmutación

1500 VA / 180 W

Entradas digitales

Cantidad

Tipo

Contacto libre de potencial

Aislamiento

5 kV

Corriente máx. en cortocircuito

0.4 mA

Tensión máx. en circuito abierto

80 V

Características ambientales

Temperatura de trabajo

-20 ... 70 ºC

Temperatura de almacenamiento

-20 ... 80 ºC

Humedad relativa (sin condensación)

5 ... 95 % (sin condensación)

Normas

UNE-EN 55016-2-1; UNE-EN 55022; UNE-EN 61000-4-2; UNE-EN 61000-4-4; UNE-EN 61000-4-5; UNE-EN 61000-4-6; UNE-EN 61000-4-8; UNE-EN 61000-4-11; UNE-EN 61000-4-20; UNE-EN 61000-4-30; IEC 62586-2; UNE-EN 60068-2-1; UNE-EN 60068-2-2; UNE-EN 60068-2-78; UNE-EN 61010-1; UNE-EN 61010-2-30; UNE-EN 61557-12; EN 18031-1:2024; ETSI EN 301 489-1 V2.2.3; ETSI EN 301 489-17 V3.3.1; ETSI EN 301 489-19 V2.2.1; EN 62311:2008

Seguridad eléctrica, Altitud máx. (m)

2000 m (CAT III 600 V) / 5000 m (CAT III 300 V)
