Nadzór i obsługa stacji transformatorowych

Nadzoruj działanie wyjść dystrybucji energii niskiego napięcia, wykonuj bilansy energetyczne, unikaj nadużyć i zwiększ skuteczność rozwiązywania incydentów w twojej stacji transformatorowej.

Nadzór i obsługa stacji transformatorowych to kluczowe aspekty, które należy mieć na uwadze, ponieważ umożliwiają odbiór zmiennych elektrycznych i danych dotyczących zużycia energii na liniach dystrybucyjnych niskiego napięcia, uzyskując informacje potrzebne do wykonania bilansów energetycznych, wykrywania nadużyć w poborach i identyfikacji w czasie rzeczywistym niepowołanych zdarzeń, które mogą wpływać na wydajność. Tego typu zdarzenie w tym punkcie wiąże się z dużymi kosztami, spowodowanymi przestojem w dostawie prądu lub ze względu na reklamacje użytkowników końcowych.

Circutor ma szeroką gamę produktów przystosowanych do nadzoru stacji transformatorowych, zarówno do zarządzania poborami wg linii każdej ze stacji transformatorowych, jak również do wykrywania zdarzeń związanych z jakością, które mogą mieć negatywne skutki dla instalacji oraz dla klientów.

Skontaktuj się ze specjalistą
SABT - ZAAWANSOWANY NADZÓR

Monitorowanie wszystkich parametrów twojej stacji transformatorowej

Zoptymalizuj wydajność twoich stacji transformatorowych poprzez pomiar zużycia energii i parametrów elektrycznych w czasie rzeczywistym dla każdego z wyjść niskiego napięcia, aby zidentyfikować i szybko rozwiązać każde zdarzenie identyfikując linię, której ona dotyczy. Zapewnij jakość usługi rejestrując parametry jakości zasilania.

SABT - Zaawansowany nadzór
JAKOŚĆ ZASILANIA

Zarządzaj każdego rodzaju zdarzeniami jakości zasilania

Używaj zdalnego modułu zaawansowanego nadzoru R-SABT, aby wykryć jakiekolwiek zdarzenie jakości zasilania, które mogłoby naruszyć ciągłość usługi zgodnie z normą IEC 61000-4-30 i nadzoruj stan i zużycie każdego wyjścia niskiego napięcia z twojej stacji transformatorowej.

SABT - Zaawansowany nadzór
Zaawansowany nadzór

Kontrola wszystkich parametrów twojej stacji transformatorowej

Instalacja urządzeń zaawansowanego nadzoru w stacjach transformatorowych, znanych jako rozwiązania SABT, nadają wartości dodanej systemowi zarządzania, pozwalając na uzyskiwanie informacji w czasie rzeczywistym na temat zużycia energii na każdej linii dystrybucyjnej jak i na temat stanu zabezpieczeń powiązanych z wyjściem niskiego napięcia.

Poprzez instalację modułu zdalnego sterowania R-SABT razem z kartami T-SABT otrzymamy dane na temat odczytów i rejestru poborów na wyjściach niskiego napięcia, rejestrując całkowitą ilość energii dostarczonej przez stację, która w porównaniu do sumy rejestrów energii z liczników rozliczeniowych zainstalowanych na każdego użytkownika, odda istotne informacje na temat rozmieszczenia poborów na każdej linii jak i do kontroli strat energetycznych. W ten sposób można wygenerować wskaźnik pokazujący czy różnica między zużyciem a generowaniem wynika wyłącznie ze strat technicznych na linii dystrybucyjnej, gdy procent jest niski, czy są spowodowane możliwym nadużyciem, jeśli ten procent jest wysoki.

System SABT pozwala wykryć zdarzenia oraz niedostatki, które mogą negatywnie wpływać na prawidłowe działanie stacji i zwiększać koszty związane z konserwacją oraz usługą. Automatyczna identyfikacja stanu bezpieczników na wyjściach niskiego napięcia pozwoli nam szybko zareagować, jeśli wystąpi awaria któregoś z nich, minimalizując w ten sposób skutki finansowe w przypadku odcięcia zasilania. Natychmiastowe odczyty temperatury na każdym wyjściu niskiego napięcia, pozwalają porównać stan każdej z linii dystrybucji i ostrzegają, gdy na którejś z nich nastąpi gwałtowny wzrost, który mógłby mieć negatywna skutki dla ciągłości zasilania.

System zaawansowanego nadzoru wyposażony jest w urządzenia do pomiaru bezpośredniego do zainstalowania zarówno w nowo budowanych stacjach transformatorowych, jak i w tych, w których zaplanowano przerwę techniczną. Dla działających już stacji, instaluje się rozwiązania za pomocą przekładników z dzielonym rdzeniem, przez co nasi klienci nie tracą na przerwie w świadczeniu usługi.

SABT - Zaawansowany nadzór
Analiza

W jaki sposób zarządzać liniami niskiego napięcia w stacjach transformatorowych

Karty zaawansowanego nadzoru T-SABT są urządzeniami pomiarowymi zintegrowanymi ze stacjami transformatorowymi, które rejestrują pomiar energii i parametry elektryczne na każdej linii niskiego napięcia. Dzięki uzyskanym informacjom, system jest zdolny do zarządzania całkowitym zużyciem na każdej linii, jak również do rozwiązania wszelkich nagłych zdarzeń w najkrótszym możliwym czasie, dzięki bezpośredniemu połączeniu z modułem sterowania R-SABT.

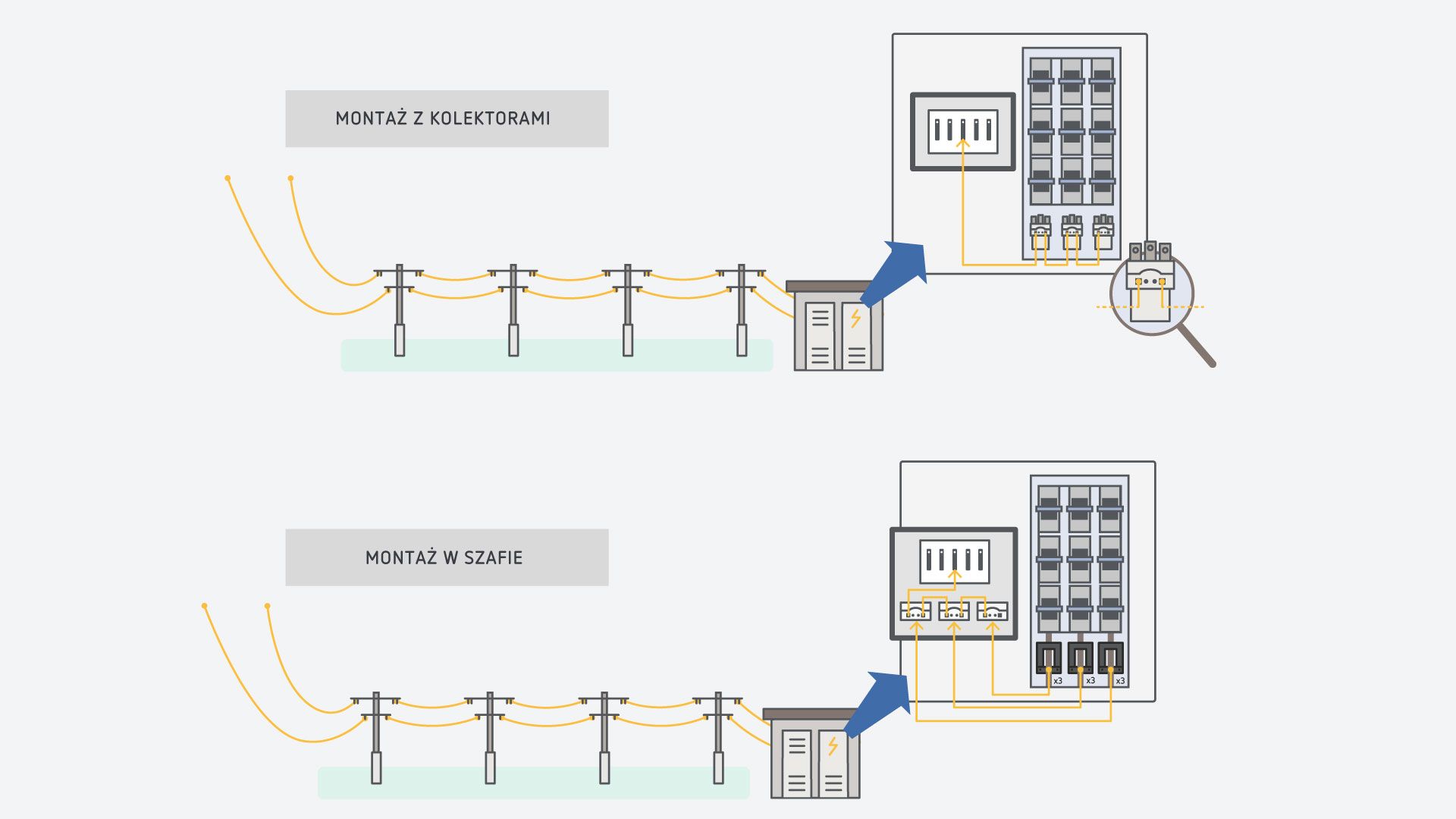

Pomiaru dokonuje się podłączając T-SBT do kolektorów (CAP), zainstalowanych na płytkach każdego z wyjść z rozdzielni niskiego napięcia i zajmujących jak najmniej miejsca. Istnieje również możliwość podłączenia ich bezpośrednio w szafach zaawansowanego nadzoru (CMBT-SABT), bez konieczności odcinania prądu, ponieważ pomiary wykonywane są za pomocą przekładników z otwieranym rdzeniem na każdej linii niskiego napięcia.

Contacta con un especialista

ROZWIĄZANIA DO POMIARU

Szafy CMBT-SABT-INT

Szafy CMBT-SABT zostały zaprojektowane, aby ułatwić instalacje wewnątrz stacji transformatorowych, zajmując jak najmniej miejsca, zawierają zaciski przyłączeniowe do szybkiego montażu i uruchomienia. Są dostępne w wersji z kartami T-SABT do pomiaru energii i parametrów elektrycznych bez przerwy w zasilaniu.

Szafy CMBT- CMBT-SABT-INT

Szafa ze wzmacnianego poliestru z włóknem szklanym i stopniem ochrony IP 66, do montażu we wnętrzu lub na zewnątrz stacji transformatorowych, do pomiaru na nawet 9 liniach dystrybucyjnych za pomocą kart T-SABT (spersonalizowane ustawienie dla każdej ze stacji transformatorowych).

OPTYMALIZACJA KOSZTÓW EKPLOATACJI

Zarządzanie parametrami elektrycznymi naszych stacji transformatorowych pozwala nam na skupienie uwagi na optymalizacji ich działania oraz na zmniejszenie kosztów eksploatacji.

MIĘDZYNARODOWA NORMA IEC 61000-4-30.

Analizuj dowolne zdarzenie dotyczące jakości, które mogłoby mieć skutki dla instalacji i klientów.

Zainstalowanie modułu zdalnego sterowania R-SABT w stacjach transformatorowych pozwala na wykrycie ewentualnych pojedynczych zdarzeń dotyczących jakości zgodnie z normą IEC 61000-4-30, takich jak przepięcia, przerwy lub zakłócenia, z możliwością określenia rodzaju każdego ze zdarzeń oraz ich czasu trwania, aby w ten sposób móc zainstalować systemy zdolne do zneutralizowania skutków takich zdarzeń dla produkcji jak również uzyskać odszkodowanie od firm ubezpieczeniowych za szkody poniesione w wyniku złej jakości zasilania.

Zaawansowany monitoring niskiego napięcia R-SABT
