W aktualnych procesach produkcyjnych wykorzystuje się coraz efektywniejsze systemy dzięki rozwojowi elektroenergetyki. Niemniej rozwiązania tego typu generują zakłócenia, które czasem wywołują niepożądane zadziałania zabezpieczeń różnicowych, bez wyraźniej przyczyny.

Na następującym filmie, opisujemy, co może wywołać niepożądane wyzwolenie zabezpieczeń i jakie rozwiązania można zainstalować, aby temu zapobiec, zapewniając ciągłość zasilania twojej instalacji i chroniąc przed zbędnymi kosztami.

Jakie właściwości musi mieć wyłącznik różnicowoprądowy, aby zapobiegać niepożądanym wyzwoleniom?

Duża część wyzwoleń zabezpieczeń różnicowoprądowych w instalacjach przemysłowych następuje w wyniku zastosowania nowych technologii w podłączonych odbiornikach. Obecnie wiele z nich korzysta z elektroenergetyki do ich sterowania, co polepsza ich wydajność, lecz również wywołuje serie problemów w instalacjach. Odbiorniki takie jak falowniki, inwertery solarne lub ładowarki samochodów elektronicznych to niektóre przykłady zastosowań tego typu technologii.

Odbiorniki tego rodzaju potrzebują podłączenia filtrów EMI do tłumienia szumu elektrycznego w instalacji i zapewnienia jej działania. Z drugiej strony, tylko ze względu na fakt ich podłączenia, wytwarzają upływy prądu do ziemi, które zwiększają się w zależności od poziomu napięcia w instalacji a nawet przy występowaniu harmonicznych napięcia, przez co mogą wyzwalać zabezpieczenia różnicowoprądowe.

Dlatego, wyłączniki różnicowe powinny być przygotowane tak, aby uniknąć niechcianych wyzwoleń wywołanych przez normalne działanie odbiorników, oraz aby nie reagować na niektóre zakłócenia przejściowe, które powstają przy podłączaniu lub odłączaniu odbiorników.

RGU-10A

W jaki sposób unikać niepożądanych wyzwoleń zabezpieczeń różnicowych

Aby zapobiegać niepożądanym zabezpieczeniom w twojej instalacji zalecamy instalację przekaźników ochronnych o wzmocnionej odporności, ponieważ funkcje dodatkowe tego rodzaju rozwiązania pozwalają na zapewnienie maksymalnej ciągłości zasilania i uniknięcie przerw produkcyjnych, które wpływają na ekonomiczną wydajność twojej działalności.

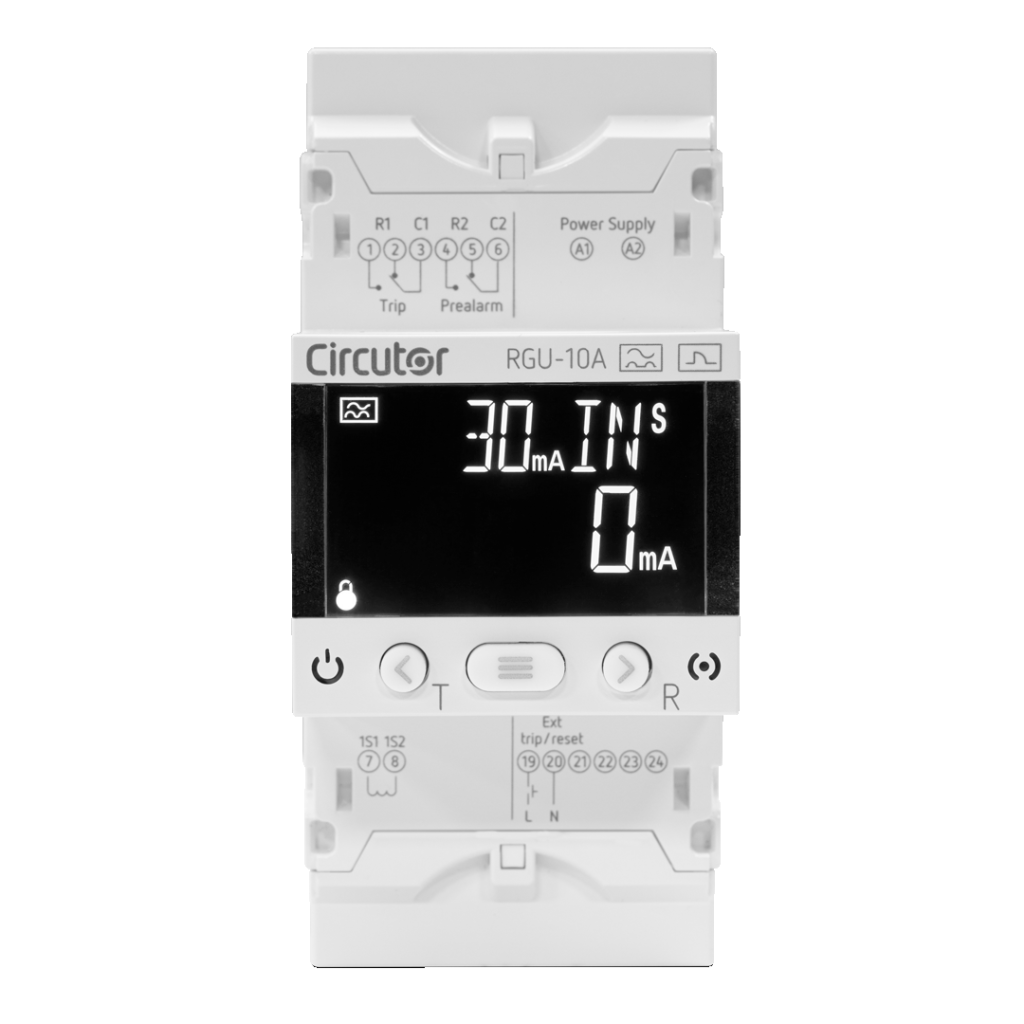

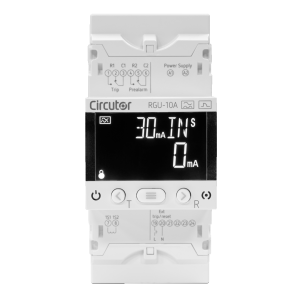

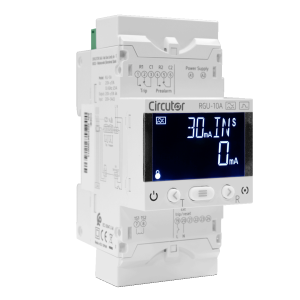

Dlatego, nowy przekaźnik różnicowoprądowy typu A RGU-10A, spełnia wszystkie te potrzeby poprzez trzy właściwości, które dają większą gwarancję ciągłości zasilania:

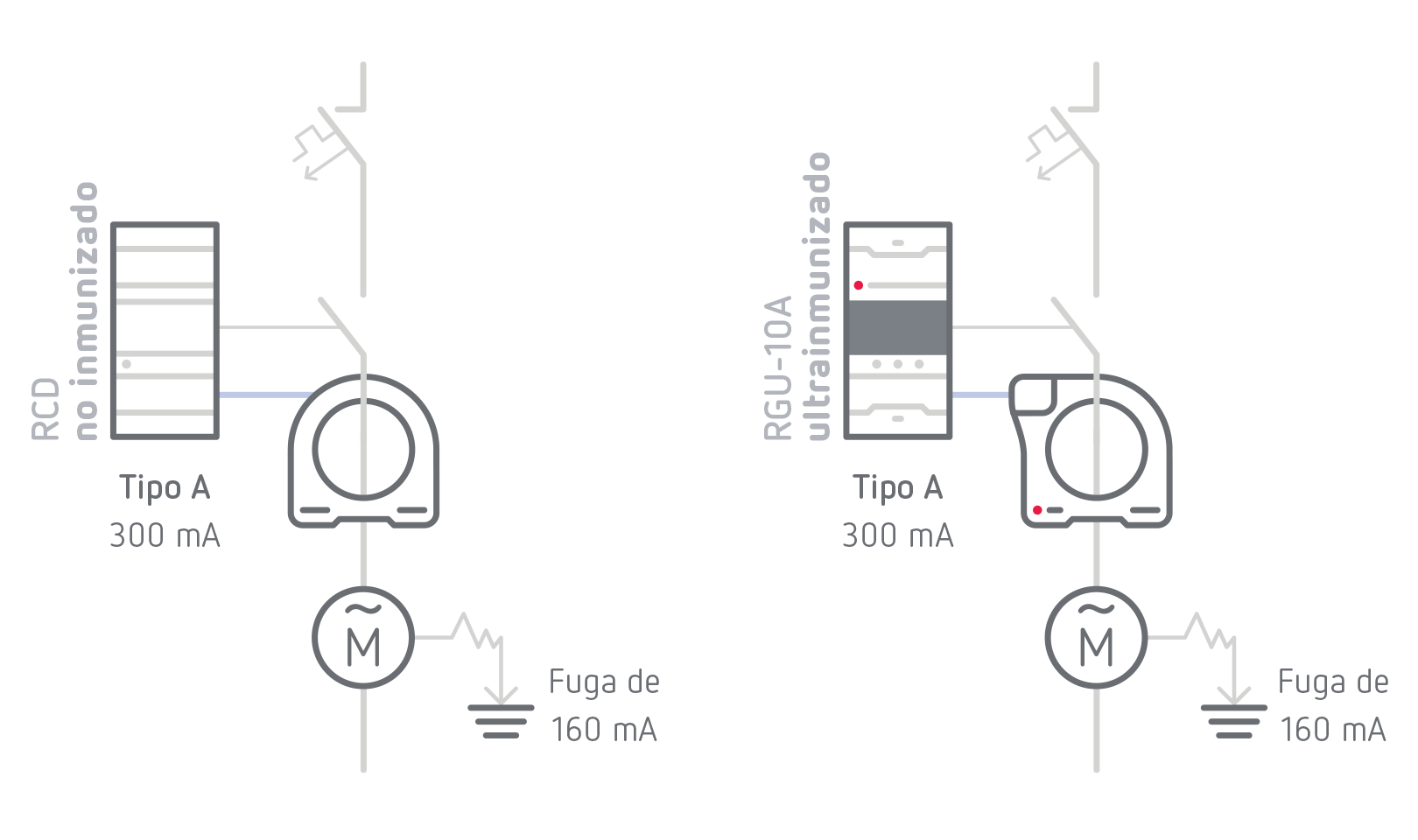

Margines wyzwolenia ustawiony na 85% wartości upływu

Wszystkie urządzenia bez systemu o wzmocnionej odporności mogą zadziałać w przypadku upływu o 50% większego niż ich wartość znamionowa, zgodnie z normą dotyczącą zabezpieczeń różnicowych, przez co mogą wywołać zadziałanie przy prądzie upływowym niższym niż wartość graniczna wyzwolenia.  W rozdzielniach, w których istnieją różne linie, może się zdarzyć, że skumulowana wartość upływu do ziemi będzie niższa niż 30mA i że urządzenie zadziała od 15 mA, progu znacznie niższym niż 30 mA od którego prąd zaczyna być niebezpieczny dla człowieka.

Dlatego, istnieje upływ rzeczywisty, który nie jest niebezpieczny dla osób, ani dla instalacji, lecz który wywołuje zadziałanie wyłącznika różnicowoprądowego, co powoduje przerwy w działaniu instalacji i generuje bezpośrednie koszty.

Aby uchronić przed jego skutkami, proponujemy zainstalowanie wyłączników różnicowoprądowych o wzmocnionej odporności, które gwarantują zadziałanie od 85% czułości wyłącznika. Tzn. zgodnie z wcześniejszym przykładem, te urządzenia zapewniają zadziałanie przy prądach wyższych od 25 mA i nigdy nie przekraczając 30 mA wymaganych przez system zabezpieczeń, przybliżając maksymalny poziom wyzwolenia, do rzeczywistej wartości znamionowej urządzenia ochrony różnicowoprądowej.

Wyłączniki prądowe o wzmocnionej odporności oferują lepszą reakcję na częstotliwość ponieważ odrzucają wszystkie upływy przy częstotliwości wyższej niż 50/60 Hz. Prądy o wysokiej częstotliwości mogą wpływać na pomiar transformatora toroidalnego i powodować błędne pomiary oraz niepożądane zadziałania zabezpieczeń.

Dlatego, "ukrywając je jako niewidzialne” przy harmonicznych prądu, zapewnia się ciągłość zasilania i zadziałania tylko przy wartościach rzeczywistych upływu przy 50 Hz.

Wyłączniki różnicowoprądowe o wzmocnionej odporności nie reagują na zakłócenia przejściowe, które mogą występować w instalacjach elektrycznych, na przykład, związane z czynnikami przyrodniczymi jak pioruny czy wywołane przez komutację odbiorników podłączonych w instalacji, zarówno indukcyjnych czy pojemnościowych.

To normalne, że sieć dystrybucyjna jest podatna na zjawiska zewnętrzne takie jak pioruny, które wywołują chwilowe lub przejściowe przeciążenia prądu, które znikają w bardzo szybkim czasie. Te zakłócenia mogą mieć wpływ na działanie wyłączników różnicowoprądowych, które nie są przygotowane na tego typu sygnały, przez co wyzwalają niepożądane zadziałanie zabezpieczeń.

Dlatego, system o wzmocnionej odporności zapewnia ciągłość zasilania i nie powoduje reakcji zainstalowanych wyłączników różnicowoprądowych, gdy występuje zakłócenie przejściowe do 3 kA i trwające 8/20 µs.

Łatwiejsza interpretacja

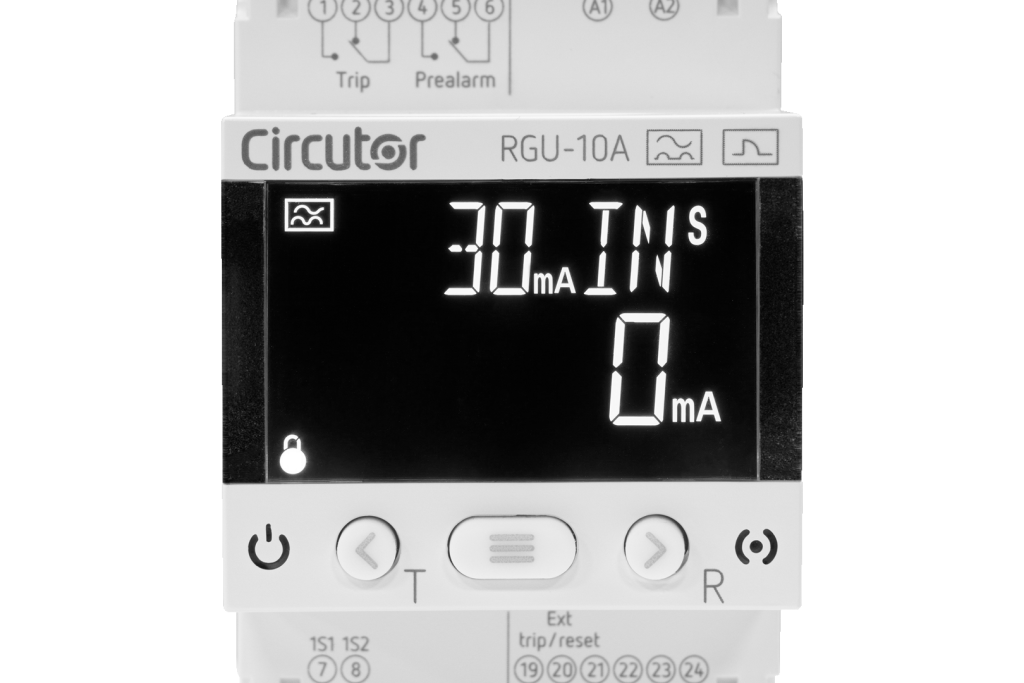

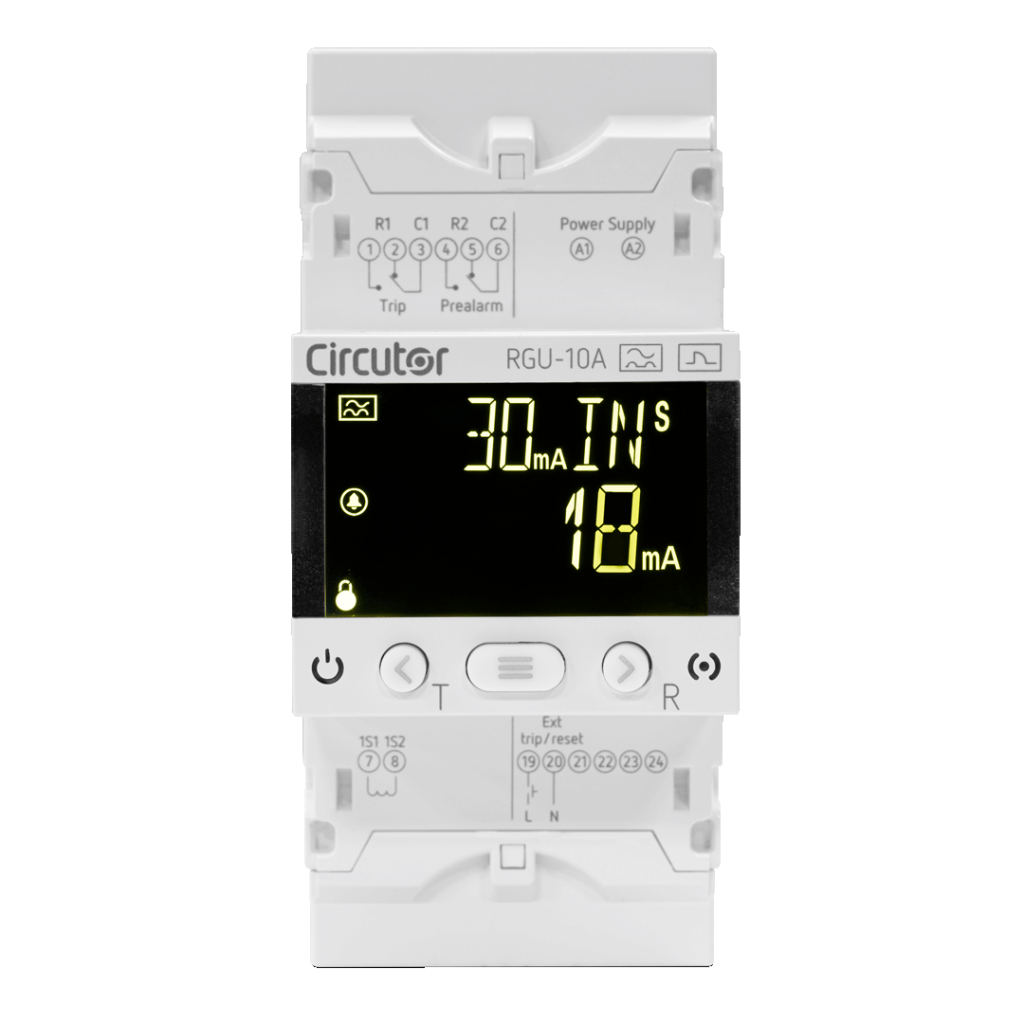

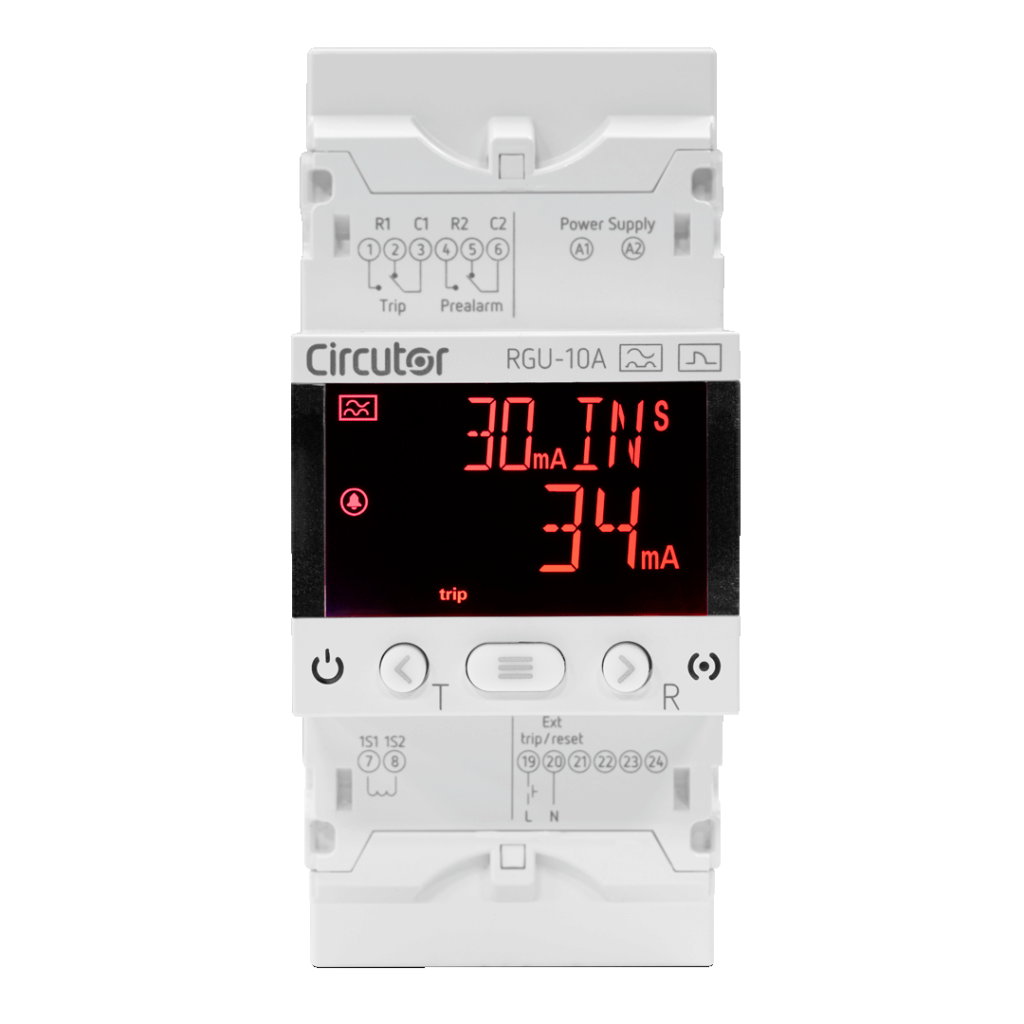

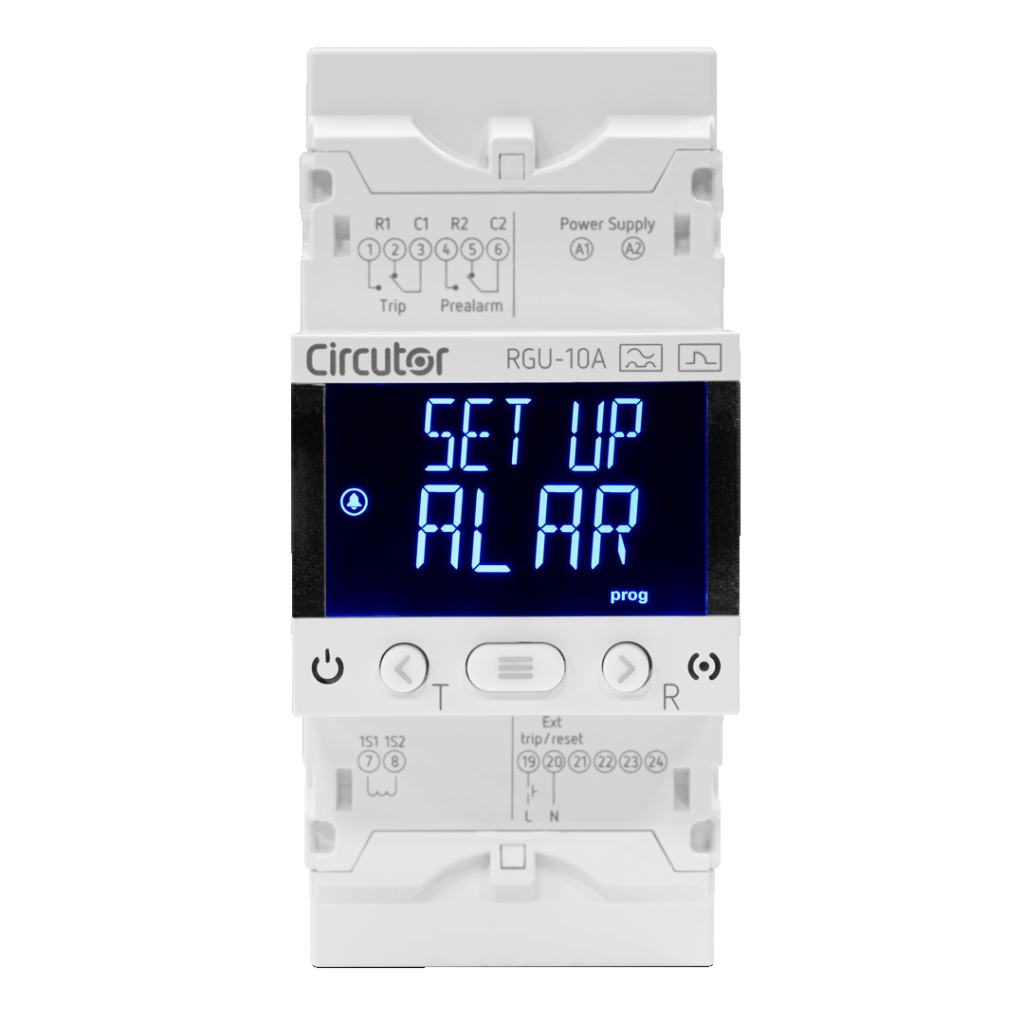

Przekaźnik ochrony różnicowoprądowej RGU-10A sprawia, że interpretacja danych jest jeszcze łatwiejsza niż z jego poprzednika RGU-10. Podświetlany ekran zmienia kolor w zależności od stanu urządzenia, aby umożliwić identyfikację mierzonej linii za jednym spojrzeniem, świecąc na czerwono, jeśli przekaźnik zadziałał ze względu na skumulowany upływ, i na żółto, jeśli poziom upływu przekroczy poziom przedalarmowy, na niebiesko w trybie programowania i na biało jeśli w znajduje się trybie monitorowania bez alarmu.

Poziom przedalarmowy można ustawić na spersonalizowaną wartość od 20% do 100% ustawionej czułości zadziałania, co pozwala na wykonanie konserwacji prewencyjnej zanim dojdzie do zadziałania, co z kolei zapobiega zatrzymaniu instalacji.

Gdzie mogę go zainstalować?

Przekaźnik RGU-10A to najbardziej kompleksowa ochrona typu A, która gwarantuje bezpieczeństwo osób i zapewnia ciągłość zasilania w instalacjach elektrycznych.

System o wzmocnionej odporności gwarantuje, że zabezpieczenie zadziała, tylko jeśli będzie to konieczne, przez co pozwala uniknąć strat ekonomicznych z powodu niepożądanych wyzwoleń.
