RGU-110B

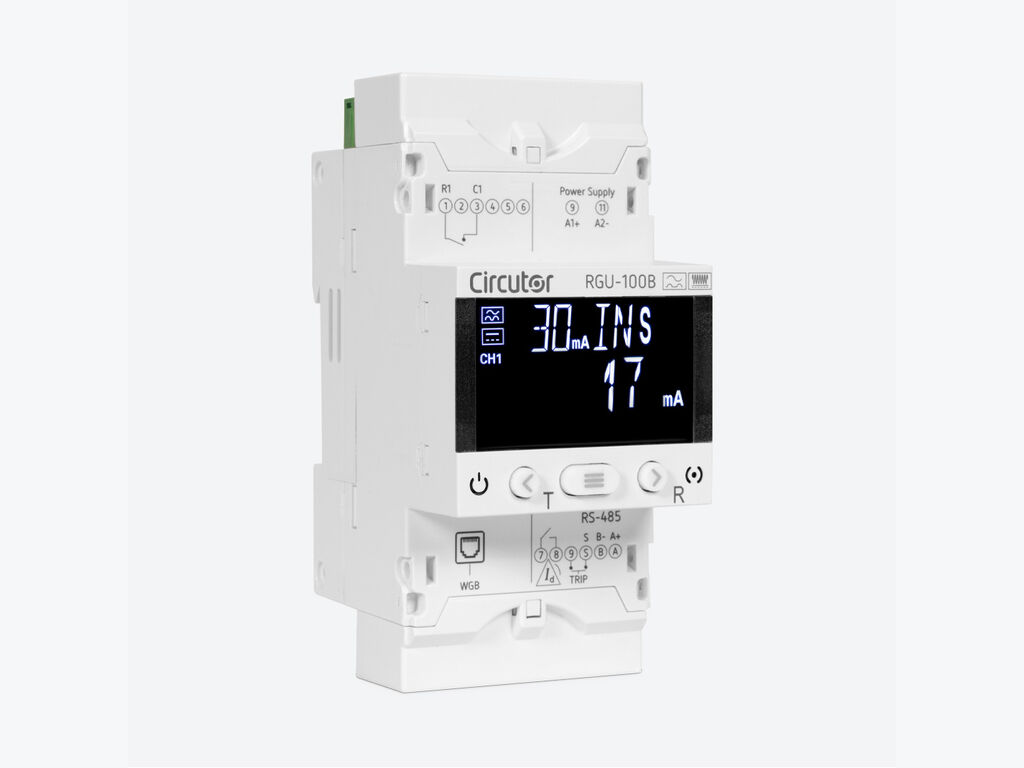

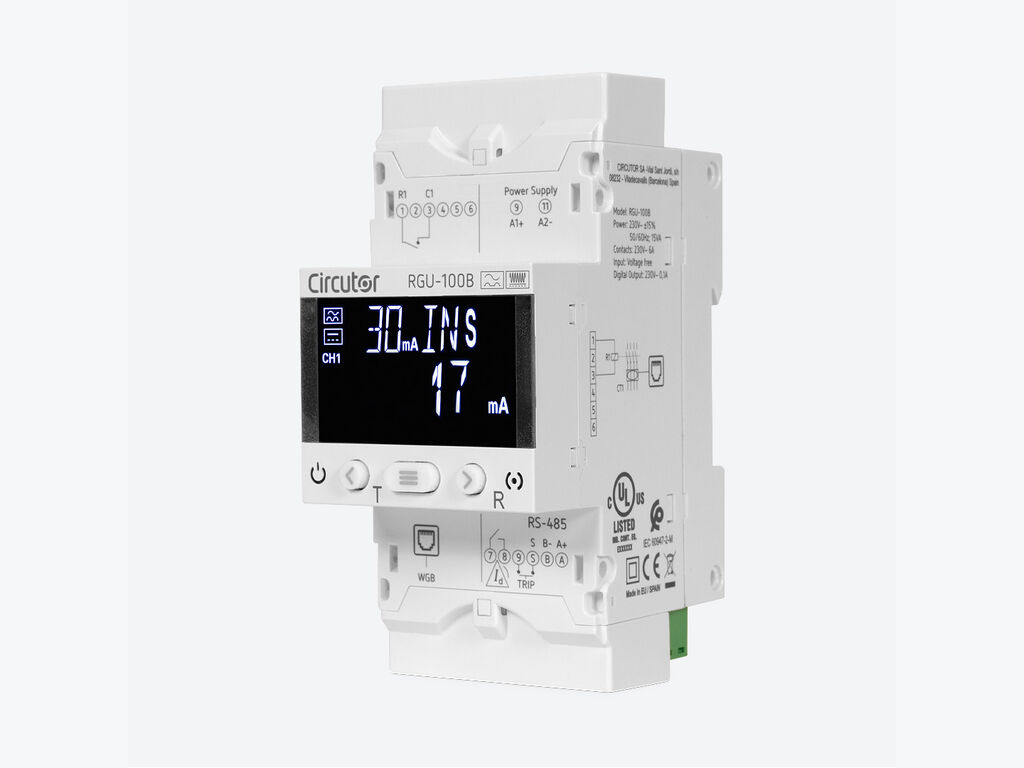

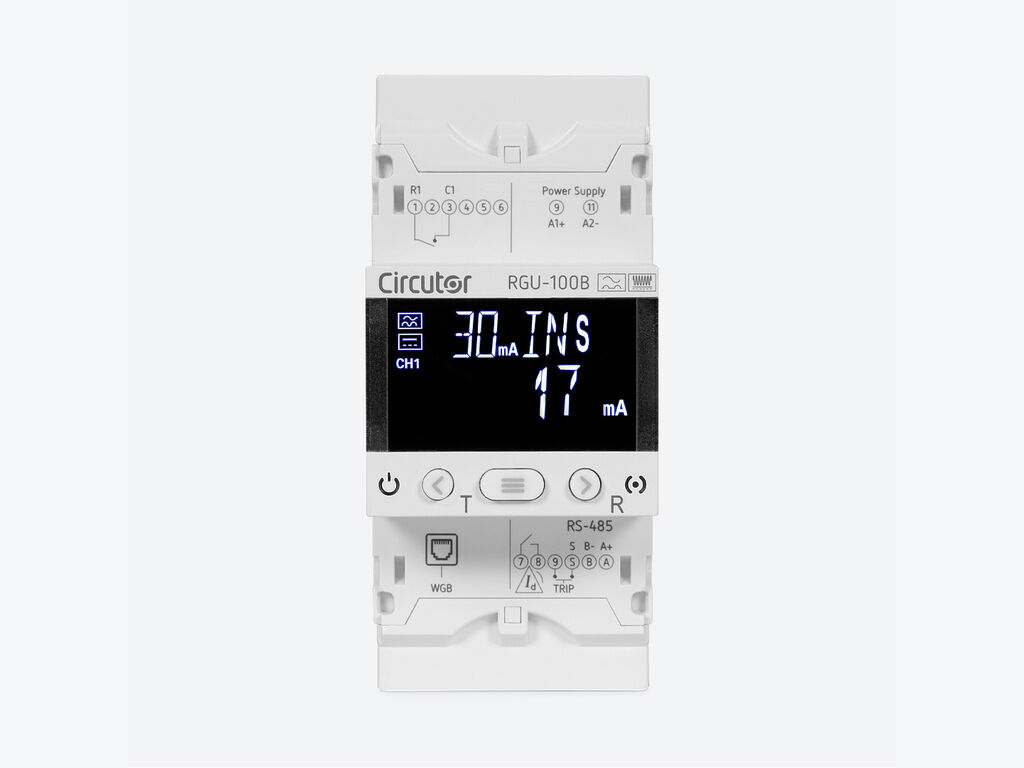

RGU-110B, Relé de protecció i monitorització d'intensitat de corrent diferencial tipus B

Code: P11952.PROPERAMENT

  • Protocol: Modbus/RTU
  • Mòduls: 3
  • Relé Prealarma: Si
  • Comunicacions: RS-485
  • Nº relés: 1
  • IΔn (A): 0, 03 … 3 A
  • Alimentació Vca: 110...230 Vca
  • Retard: 0,1 … 5 s, INS, SEL
  • Fixació: Carril DIN

Necessiteu més informació sobre aquest producte?

Si teniu qualsevol dubte, parlem-ne.

Parleu amb un especialista

ESPECIFICACIONS

Mechanical characteristics
Weight (kg)
0,188
Envelope
Plàstic V0 autoextingible
Size (mm) width x height x depth
52.5 x 118 x 74 (mm)
AC power supply
Nominal voltage
230 V~ (± 15 %)
Frequency
50 … 60 Hz
Consumption
7.5 VA
Installation category
CAT III 300 V
Digital transistor outputs
Type
Optoacoblador
Maximum voltage
230 V ~
Maximum current
0.1 A
Digital relay outputs
Quantity
1
Maximum open contact voltage
230 V ~
Maximum current
6 A
Electrical life
60 × 103 (250 V ~ / 5A)
Mechanical life
10 x 106
Maximum switching capacity
1500 VA
Digital inputs
Type
Contacte lliure de potencial
Input/output insulation
5.3 kV
Input impedance
2 kΩ
Comunicació sèrie
Tecnologia / Tipus
RS-485
Protocol
Modbus/RTU
User interface
Display type
LCD (negatiu)
LED
2
Keyboard
3 polsadors
Environmental characteristics
Operating temperature
-10 … +50 ºC
Storage temperature
-20 … +70 ºC
Relative humidity (without condensation)
5 … 95 %
Protection class
IP 30, IP 40 (Frontal)
Protecció diferencial
Transformador
Extern, serie WGC-TB (no inclos)
Differential protection
Type
Tipus B
Sensitivity (I∆n), A
1 … 10
Standards
Electrical safety, Maximum height (m)
2000

DIMENSIÓ

CONEXIÓ

VÍDEOS

DESCÀRREGUES

3D

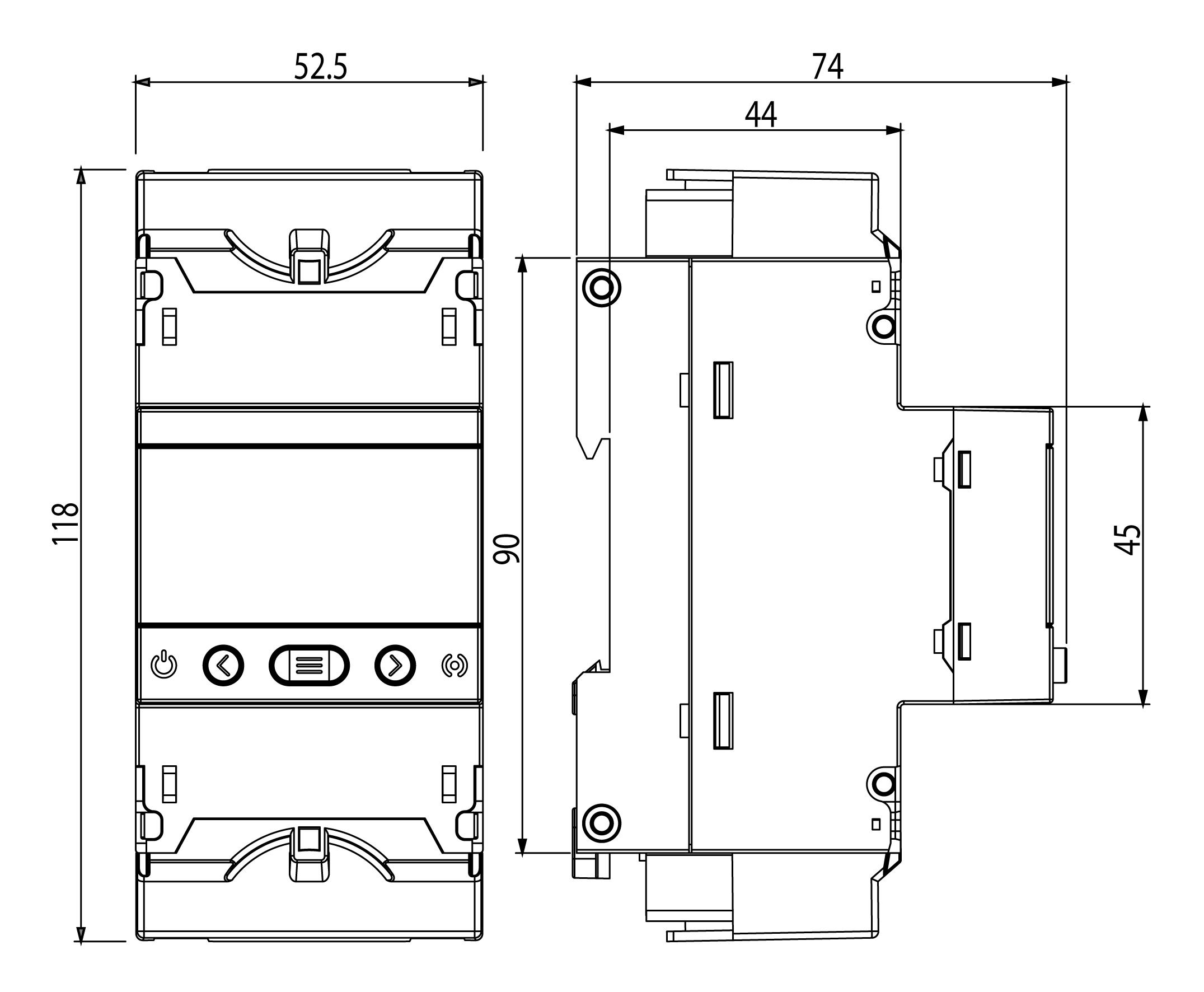

Dimensions

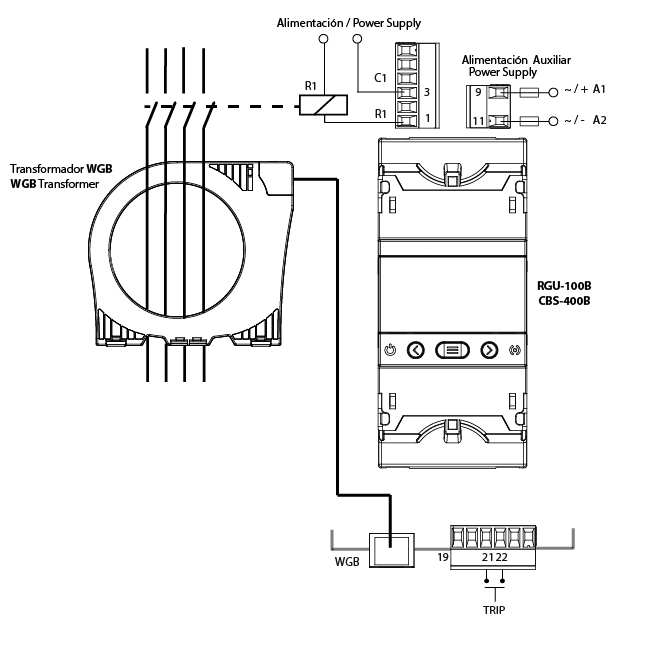

Diagram connection
Technical guide
Datasheet
